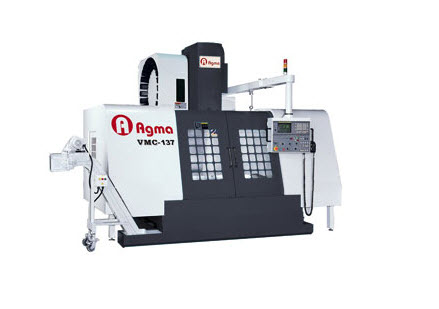

Máy phay CNC Agma VMC-137 P / G (Dây đai)
Máy phay CNC Agma VMC-137 P / G (Dây đai)
| Model | VMC-137 P / G | VMC-158 P / G | |
| TRỤC CHÍNH | Côn trục chính | No. 50 | |
| Kiểu truyền động | Đai răng / bánh răng | ||
| Tốc độ trục chính | 8000 / 6000 rpm | ||
| BÀN LÀM VIỆC | Kích thước bàn | 1.400 mm x 710mm (55,12 "x 27,95") | 1.700 mm x 815mm (66,93 "x 32,09") |
| Kích thước khe chữ T | 18mm x 6 x125mm (0.71 "x 6 x 4,92") | 18mm x 5 x150mm (0.71 "x 5 x 5,91") | |
| Diện tích làm việc | 1.300 mm x 700mm (51,18 "x 25,56") | 1.500 mm x 800mm (59,06 "x 31,50") | |
| Khối lượng phôi lớn nhất | 1.600 kg (£ 3520) | 2.000 kg (4.400 lbs) | |
| HÀNH TRÌNH & TỐC ĐỘ | Trục X | 1.300 mm (51,18 ") | 1.500 mm (59,06 ") |
| Trục Y | 700mm (27,56 ") | 800mm (31,50 ") | |
| Trục Z | 650mm (25,59 ") | 700mm (27,56 ") | |
| Khoảng cách từ lỗ côn trục chính tới mặt bàn (mm) | 200 ~ 850mm (7,87 "~ 33,46") | 200 ~ 900mm (7,87 "~ 35,43") | |
| Khoảng cách từ tâm trục chính đến ray trên cột (mm) | 755mm (29,72 ") | 855mm (33,66 ") | |
| Chạy dao nhanh các trục (X/Y/Z) | X, Y = 15 M / Min (590IPM) Z = 12 M / Min (472IPM) | ||
| Tốc độ chạy dao khi gia công (X/Y/Z) | X, Y, Z: 1 ~ 10.000 mm / phút (393 IPM) | ||
| HỆ THỐNG THAY DAO TỰ ĐỘNG | Loại côn | BT/CAT-50 | |
| Kiểu | MAS P50T-1 (45 º) | ||
| Số lượng dao trên ổ dao | 24 dao | ||
| Đường kính dao lớn nhất trên ổ dao khi không có dao ở ổ dao liền kề | Ø250mm (9,84 ") | ||
| Đường kính dao lớn nhất trên ổ dao khi có đầy đủ dao trên ổ dao | Ø125mm (4,92 ") | ||
| Chiều dài dao lớn nhất | 300mm (11,81 ") | ||
| Khối lượng dao lớn nhất | 15kgs (£ 33) | ||
| Kiểu hệ thống thay dao | Có tay | ||
| ĐỘNG CƠ | Trục chính | 18.5/22Kw (25/30 HP) dây đai 15/18.5Kw (20/25 HP) bánh răng | |
| Trục X/Y/Z | 4.0Kw (5,45 HP) | ||
| Bôi trơn | 0.025Kw (0,033 HP) | ||
| Làm mát vùng gia công | 0.49Kw (0,66 HP) | ||
| CÁC THÔNG SỐ KHÁC | Chiều cao máy | 3.130 mm (124 ") | 3.320 mm (131 ") |
| Kích thước máy | 4.110 mm x 3.530 mm (162 x 139 ") | 4.540 mm x 3.800 mm (179 x 150 ") | |
| Khối lượng máy | 12.000 kg (26.400 lbs) | 15.000 kg (33.000 lbs) | |
| Bộ điều khiển | Fanuc 0iMD | ||
